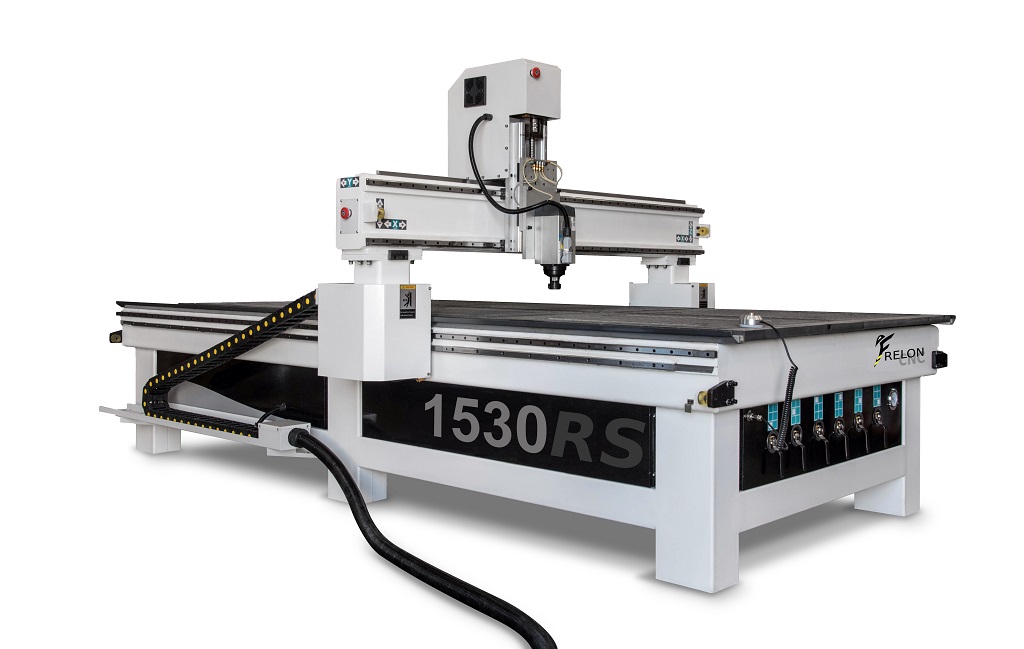

Fraiseuse numérique 1530RS
La machine 1530RS est la référence dans le domaine de la découpe des matières plastiques, du bois et de l’aluminium.
Equipée en série de moteurs d’axe YASKAWA de 750W elle offre toute la puissance et toute la précision nécessaire pour rivaliser avec les plus grandes.
Livrée avec une table à dépression pour le maintient des pièces, d’un aspirateur de copeaux, d’un moteur de broche de 4.5KW HSD (18000 tr/mn) avec pince ER32.
Description, documents et pièces
Cliquez sur l’un des onglets pour accéder aux informations
- La machine 1530RS est la référence dans le domaine de la découpe des matières plastiques, du bois et de l’aluminium.
- Equipée en série de moteurs d’axe YASKAWA de 750W elle offre toute la puissance et toute la précision nécessaire pour rivaliser avec les plus grandes.
- Son chassis est réalisé en acier mécano soudé et rectifié sur un grand centre d’usinage 5 axes.
- Le guidage des axes est réalisé avec des rails et patins à recirculation de billes pour une précision optimale.
- Les axes X et Y sont équipés de crémaillères hélicoïdales afin de limiter au maximum le jeu.
- Elle est équipée en série avec une table à dépression pour le maintient des pièces, d’un aspirateur de copeaux, d’un moteur de broche de 4.5KW HSD (24000 tr/mn) avec pince ER32.
Type de matériaux découpés :
 |
Aluminium jusqu’à 10 mm |
 |
AluDibond |
 |
Bois |
 |
PMMA/Résine jusqu’à 30mm |
 |
Mouse / AIREX |
 |
PVC / PVC EXPENSE |
 |
Carbonne / Fibre de verre |
| Référence | 1530RS |
|---|---|
| Zone de travail | 2000 mm x 3000 mm x 200 mm |
| Zone max de travail | 2200 mm x 3050 mm x 200 mm |
| Entrainement axe X,Y | Pignon et crémaillère hélicoïdale |
| Entrainement axe Z | Vis à billes au pas de 10mm |
| Motorisation axe X, Y et Z | Servo moteur YASKAWA 750W, 2.39Nm, codeur 24 bits |
| Référence Motorisation axe | SGM7J  |
| Support axe X, Y et Z | Rails prismatiques 20mm et patins à recirculation de billes |
| Bâti machine | Acier mécano-soudé forte section, rectifié sur centre d’usinage 5 axes |
| Moteur de broche | HSD 4.5KW, (S1/S6, 4.5KW/5.4KW), pince ER32, 380V, 18 000 tr/min |
| Référence moteur broche | MT1090-Y6162Y0019 |
| Pince | ER32 |
| Tension | 380 Volts |
| Vitesse | 18 000 tr/min maximum |
| Palpeur d’outils | Par contact |
| Précision axe X et Y | 0.1 mm ( en théorie la précision est inférieure à 0.05mm) |
| Précision axe Z | 0.05 mm ( en théorie la précision est inférieure à 0.025mm) |
| Table à dépression | 8 zones avec sélection manuelle |
| Moteur table à dépression | 7.5KW / 380 Volts |
| Aspirateur de copeaux | 3.5 KW / 380 Volts |
| Commande numérique | 3 axes, lecture des fichiers GCode |
| Logiciel parcours outils | CUT2D en français |
| Dimension hors tout | 2800 mm x 3500 mm x 1700 mm (H) |
| Poids | 1600 Kg |
| Couleur | Blanche / Noire (autre couleurs nous consulter) |
Présentation 1530RS
Téléchargez notre notice de présentationManuel d’utilisation 1530RS
Téléchargez notre manuel d’utilisation
